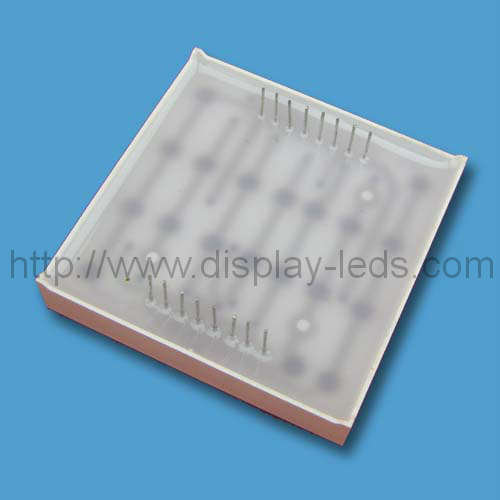

1.9 inch 8x8 LED Dot Matrix

Quantity:
  • LM19088C/D Series
  • PCS
  • 1000pcs
LM19088C/D SERIES - PDF DATASHEET OF 1.9 inch 8x8 LED Dot Matrix

Features:


1. 48.2 mm (1.9 inch) digit high

2. Dot size: Diameter 4.8 mm

3. Pitch: 6 mm

4. Range of emitted colors


5. I.C. compatible

6. Low power consumption

7. Black or grey face, white segment

8. RoHS and REACH  Compliance

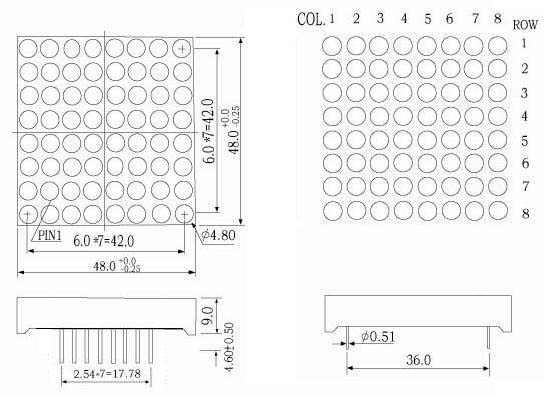

Package Dimensions and Internal Circuit:




Notes:

 1.      All dimensions are in millimeters(inches), Tolerance is + 0.25mm(0.01inch)unless other wise noted.

 2.      Specifications are subject to change without notice.

 3.      The gap between the reflector and PCB shall not exceed 0.25mm.




     Table1:


           Part No.            Chip            Iv@IF=20mA
           CC[1]            CA[2]            Material            Color            WLD            One Dot
           Min.            Typ.
            LM19088CR             LM19088DR            GaAlAs            Super Red            640            8            10
            LM19088CD             LM19088DD            GaAlAs            Hi-Red            640            18            25
            LM19088CO             LM19088DO            GaAsP            Orange            625            7            9
            LM19088CY             LM19088DY            GaAsP            Yellow            588            8            10
            LM19088CG             LM19088DG            GaP            Green            568            7            9
            LM19088CUR             LM19088DUR            AlGaInP            Ultra Red            640            30            45
            LM19088CUO             LM19088DUO            AlGaInP            Ultra Orange            625            45            60
            LM19088CUA             LM19088DUA            AlGaInP            Ultra Amber            605            30            45
            LM19088CUY             LM19088DUY            AlGaInP            Ultra Yellow            595            30            45
            LM19088CUG             LM19088DUG            AlGaInP            Ultra Green            573            30            45
            LM19088CPG             LM19088DPG            InGaN            Pure Green            525            120            300
            LM19088CUB             LM19088DUB            InGaN            Ultra Blue            470            30            45
            LM19088CUW             LM19088DUW            InGaN            Ultra White            \            100            120
           Unit:            \            \            \            nm            mcd            mcd




     Notes:
     1. CC=Cathode Row,
     2. CA=Anode Row





     Where you can you use them?



     You can use them indoor or semi-outdoor, such as:







     indoor or semi-outdoor entertainment places











     Car Park                      Game Machine            High-speed Rail Station
