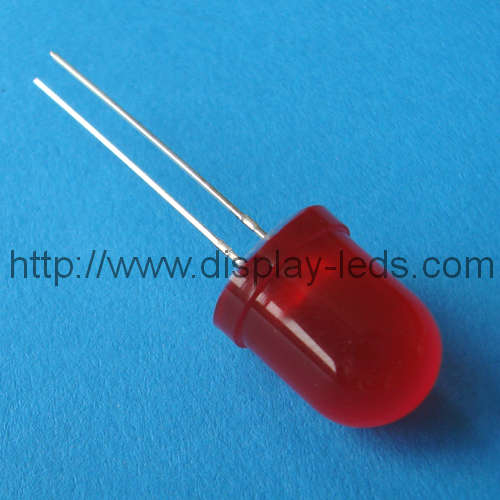

10mm round red LED lamp

Quantity:
  • LLR1027URD-C30
  • piece
  • 1000pcs

 10mm round red LED lamp with 30-deg viewing angle



  1.      diameter 10mm round LED case
  2.
  3.      Outline diemnsions of led lamp: 13.6x10.8mm
  4.
  5.      Emitted color: pure green 640nm
  6.
  7.      Red diffused encapsulation LED lamp
  8.
  9.      LED lamp pin length: 25.4mm
  10.
  11.      REACH and RoHS certificated
  12.



   Category: Through-hole LED lamp Category round LED Category 10mm round red LED lamp

   10mm round yellow LED lamp



   PDF Datasheet of 10mm round red LED lamp:null

 Payment terms: TT, Western Union, L/C, cash or paypal.
Through hole 10mm round red LED lamp
Package dimensions:

 10mm round LED lamp
 Notes:

 1.      All dimensions are in millimeters(inches), Tolerance is + 0.25mm(0.01inch)unless other wise noted.

 2.      Specifications are subject to change without notice.

 3.      The gap between the reflector and PCB shall not exceed 0.25mm.



   Absolute maximum ratings  (Ta=25℃)


         Parameter          Symbol          Test Condition          Values          Unit
         Min          Max
         Reverse Voltage          VR          IR=30μA          5           ---          V
         Forward Current          IF          ---          ---          30          mA
         Power Dissipation          Pd          ---          ---          100          mW
         Pulse Current          Ipeak          Duty=0.1mS, 1kHz          ---          100          mA
         Operating Temperature          Topr          ---          -40          +85
         Storage Temperature          Tstr          ---          -40          +100




   Electrical and optical characteristics  (Ta=25℃)


         Parameter          Symbol          Test Condition          Values          Unit
         Min.          Typ.          Max.
         Forward Voltage          VF          IF=20mA          ---          2.25          2.6          V
         Reverse Current          IR          VR=5V          ---          ---          30          μA
         Dominate Wavelength          λ d          IF=20mA          ---          626          ---          nm
         Peak Wavelength          λ P          IF=20mA          ---          632          ---          nm
         Spectral Line half-width          △λ          IF=20mA          ---          20          ---          nm
         Luminous Intensity          IV          IF=20mA          ---          500          600          mcd
         Viewing Angle          2θ1/2          IF=20mA          ---          30          ---          Deg.




  1.      Available choices:
  2.
  3.      Viewing angle can be 15 to 60 deg.
  4.
  5.      LED case color can be water clear, white diffused, red transparent or red diffused
  6.
  7.      Pin length can be modified according to customer's requirement
  8.
  9.      Crossade in the pins can be modified
  10.
  11.      Both flange one or non flange one are available
  12.

   The datasheet, price, parameter detail, dimension and other information of this 3mm LED lamp with red emitted color are provided in this web.
